产品简介：

双源（Double sources）双程(two way)重叠(Overlap)观测(Observation) 系统是我司最新研发的一款产品，主要应于TBM/盾施工隧道中，解决TBM/盾构隧道施工中地质超前探测的重大难题，该仪器系统在复杂地质条件下，可快速、精确、智能识别多种不良地质体，结合虚拟现实全空间技术，展示隧道周围地质岩性与构造，减少盾构隧道施工期的重大地质灾害，保障盾构隧道建设安全和建设质量，为客户带来巨大的经济效益。

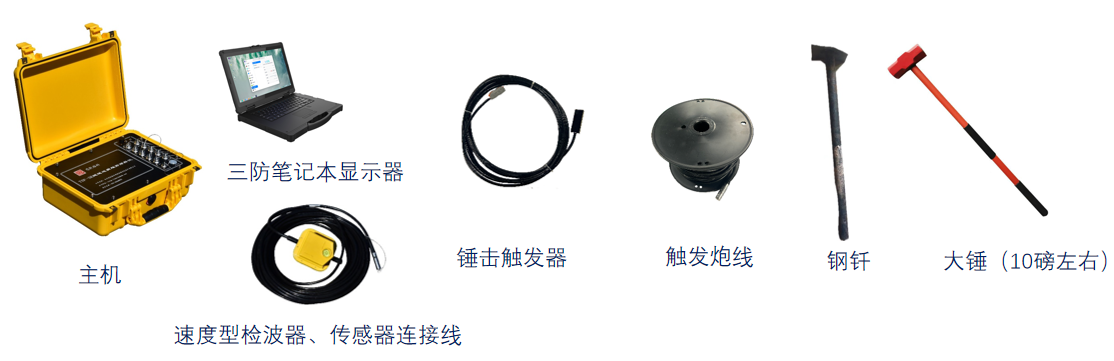

产品示意图

产品优势：

1.探测范围

探测距离远，一般可达100-120米。 探测精度高， 对诸如溶洞、断层等的识别率大于90%，误差小于3米。

2.主机优势

性能稳定、机身尺寸适中便于携带。 可搭配不同显示设备，如：三防笔记本、平板电脑等 传输装置兼容有线与无线两种 主机通道数，可根据用户需求定制，通道兼容三分量加速度与速度型检波器。 适用多种震源方式：锤击、盾构机刀盘、伪随机震源、爆破震源等 适用多种隧道：钻爆法隧道、盾构管片隧道、TBM隧道。

3.检波器优势

多波多分量高分辨率，可利用不同波的特性获取更多地质信息。 检波器灵敏度高、频带范围宽。

4.软件优势

综合地震反射波、散射波信息、拟VSP技术、属性分析技术进行预报，预报精度高。 数据处理功能强大：加载观测系统、带通滤波、时频滤波、初至拾取、初至校正、能量均衡、反Q滤波、提取反射波、P/S 波分离、速度分析、偏移成像、提取反射面等。 丰富的成果解译资料：纵、横波速度（二维/三维）、波速比、泊松比、密度、偏移成像图（二维/三维）、提取反射界面图（二维/三维）。 可兼容多种数据格式转换（TSP303/TSP203/HSP/TRT/SEGY等数据格式）。

软件介绍：

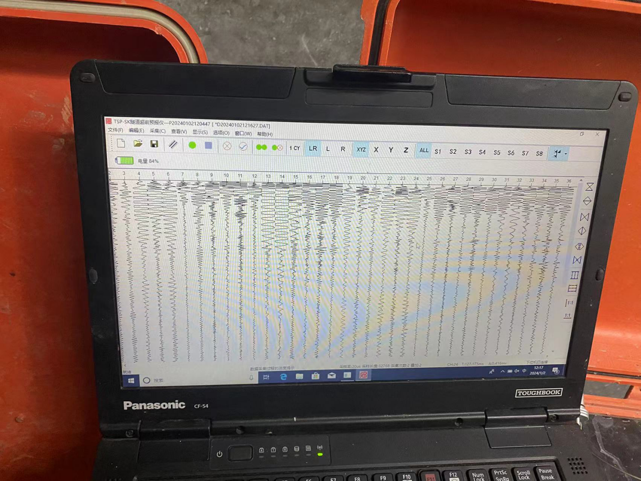

数采软件示意图

（1）数采软件

软件拥有噪声检测、参数设置、波形显示操作、当前状态展示等功能。 兼容多种触发方式，包括外触发、门限触发和自动触发。 拥有可在采集过程中对误触发的数据事件进行实时的删除与撤销删除功能。 软件可安装在任意Windows客户端的平台上。

软件优势：

拥有锤击叠加功能，可对同一激发点的锤击数据进行自动叠加，极大的提高了锤击探测的效果。 可对采集的数据进行反复读写，中断采集不会造成数据的缺失。 智能化、自动化的采集操作，极大的避免了人为因素造成的误操作，降低了软件的使用门槛。 丰富的显示效果，有利于客户直观的了解到数据的科学意义。

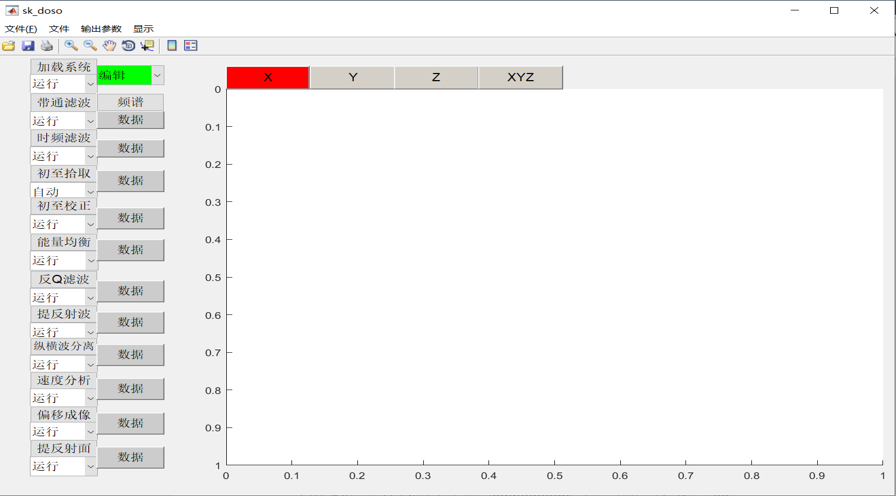

处理软件示意图

（2）处理软件

SK-DOSO数据处理软件，用于预测隧道开挖过程中的不利地质条件、预报掌子面前方的不良地质构造和含水性，从而保障施工安全。同时超前预报也为隧道施工的方法、支护形式的变更提供了重要依据，减少了施工的盲目性。 软件由中科院科学团队及公司研发人员一起开发，其所有的技术、软著均以我公司名义申请专利。 软件可安装在任意Windows客户端的平台上。

软件特点：

        一键式操作：将观测系统资料的txt文档根据现场实际情况填写完成后，加载观测系统区域，即可自动输入观测系统，解放双手，无需再次进行编辑。

        强大的数据处理功能：软件的处理功能有加载观测系统、频谱分析、带通滤波、时频滤波、初至拾取、初至校正、能量均衡、反Q滤波、提取反射波、P/S波分离、速度分析、偏移、提取反射面等。

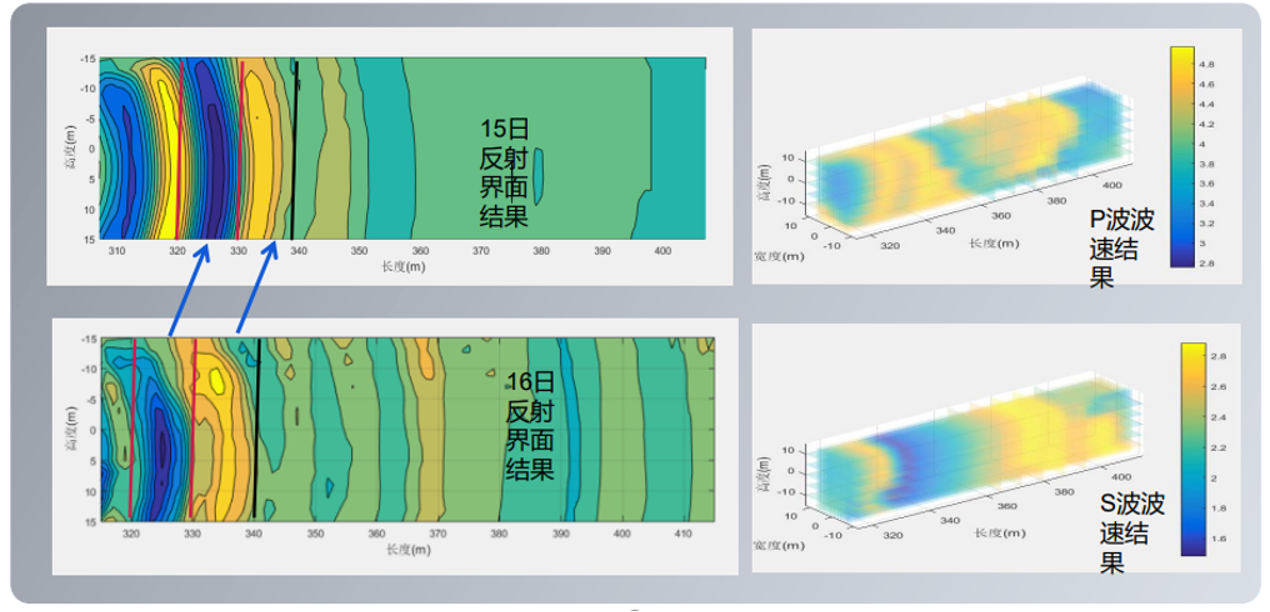

        丰富的地质解释资料：软件可输出的地质解释资料包括- 掌子面前方沿洞轴线方向岩土体纵、横波速度变化、泊松比、波速比、密度等三维图；偏移成像二维及三维图、利用振幅及速度梯度异常提取前方潜在的异常反射界面二维及三维立体图。

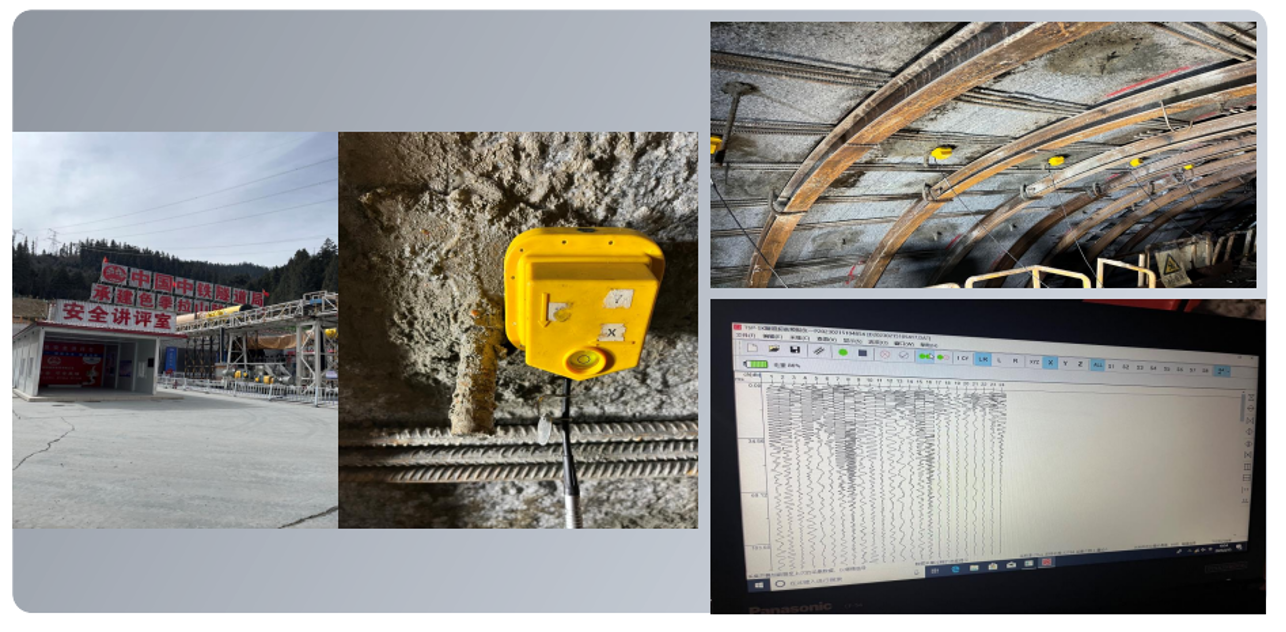

案例介绍：

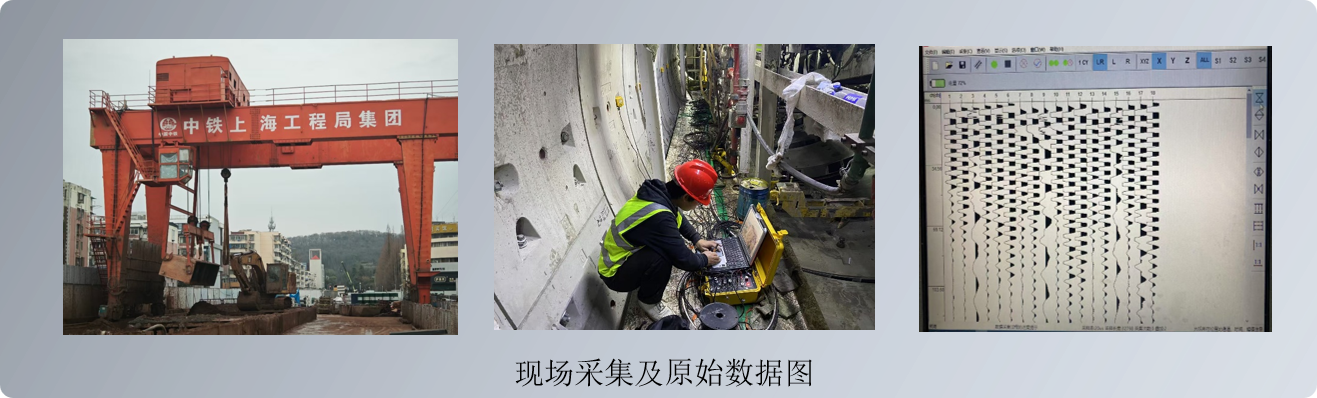

（1）川藏铁路XX标段TBM施工（循环验证）

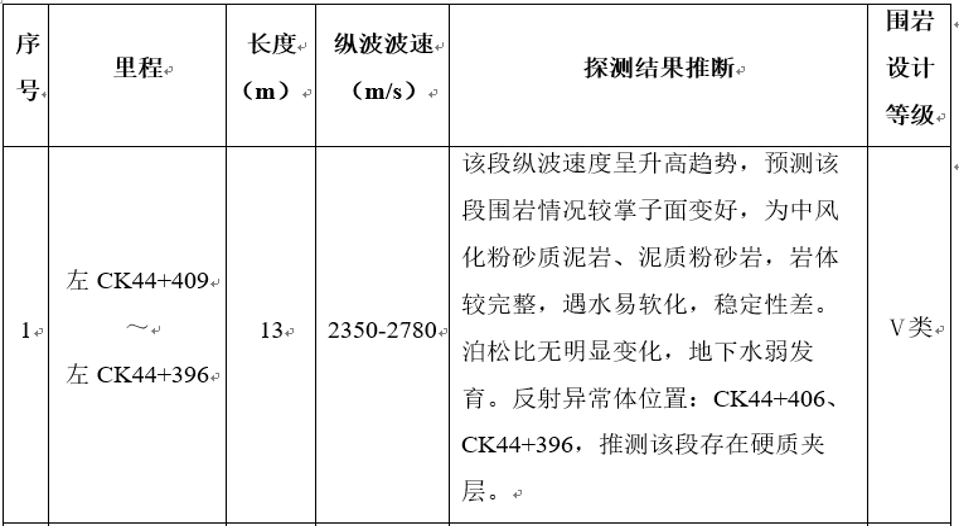

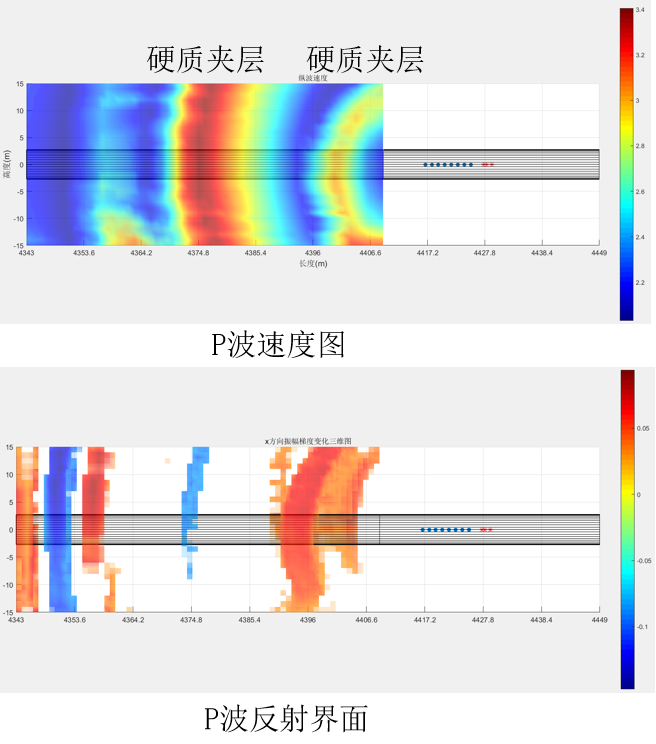

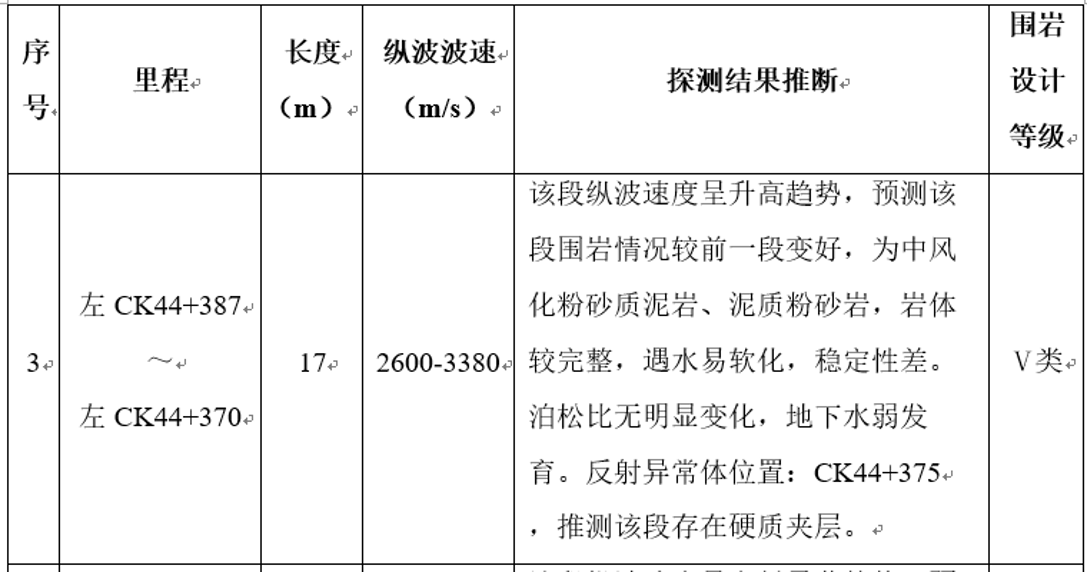

（2）南京地铁6号线富贵山站盾构区间左线（硬质夹层）

（3）桐城引水隧洞（断层破碎带）
